刮板給煤機結構組成　

刮板給煤機由給煤機主體和驅動裝置組成，刮板給煤機主體包括：頭部箱體、進煤口箱體、規范節、調整節、出煤口箱體、閘門、刮板鏈條組和落煤接管。刮板給煤機的驅動裝置包括：減速器、電動機、電磁或變頻調速裝置。

刮板給煤機的工作原理

刮板給煤機在給煤時，刮板給煤機的驅動裝置通過鏈條帶動刮板運動，原煤在刮板推力和自身內摩擦力作用下，形成一股高于刮板自身高度的連續物料流，不時地從入料口輸送到出料口，實現物料的輸送。其給煤量與電機轉速基本成線性關系，可通過電磁或變頻調速裝置調整電機轉速，實現出力結構特點刮板給煤機采用全封閉箱式結構，箱體與箱體之間采用全焊接形式，適于正負壓力狀態下運行，并設有斷鏈報警裝置。

刮板給煤機

刮板給煤機的特點及用途　　

刮板給煤機能將煤連續均勻地送入磨煤機中，具有造型美觀、壽命長、維修方便、工作穩定、煤種適應性強等特點。刮板給煤機也可以作為給料設備用于化工、冶金、建材、煤炭等部門刮板給煤機是火力發電廠鍋爐制粉系統中的主要設備之一。

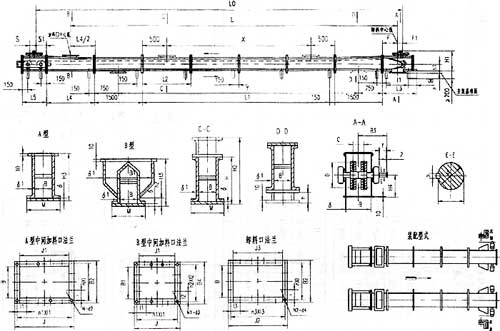

型號	B	B₁	B₂	B₃	B₄	b	t	C	D	d (D4) gc₃	d₁(d₄)	F
MS16	160	410	260	305.5	510	16	58.5	0	258.69	80	55	390
MS20	200	510	300	268.5	610	20	74.2	0	324.01	95	70	410
MS25	250	600	350	425.5	700	24	90.0	0	412.86	110	85	440
MS32	320	800	420	495.0	900	32	116.5	130	514.76	135	110	650
MS40	400	890	500	578.0	990	36	137.2	150	514.76	160	130	650

型號	F₁	f	f₁	H	H₁	-H₂	H₃	H₄	h	h₁	h₂	J
MS16	150	88	650	289.0	470	440	450	261	100	161	60	350
MS20	150	108	700	329.0	530	480	530	296	100	196	80	420
MS25	150	128	750	389	630	540	660	346	100	246	100	510
MS32	230	168	1070	572.0	764	723	820	408	100	308	150	670
MS40	230	198	1070	612.5	764	763	860	408	100	308	150	800

型號	J₁	J₂	J₃	L	L₀	L₁	L₂	L₃	L₄	L₅	n×l	n₁×l₁	n₂×l₂
MS16	150	550	450					800	1500	700	2×115	2×160	4×120
MS20	150	610	510					850	1500	920	2×135	3×130	4×145
MS25	150	650	550					900	1500	1080	2×160	3×160	5×134
MS32	230	900	800					1270	2000	1145	3×130	4×160	6×145
MS40	230	900	800					1270	2000	1145	3×156	5×154	6×180

型號	n₃×l₃	N-d₂	N₁-d₃	N₂-d₄	M	行程S	S₁	δ	δ	X	Y
MS16	4×130	8-12	12-12	12-12	240	150	300	6	4.5
MS20	4×145	10-12	14-12	12-12	280	200	380	6	4.5
MS25	4×155	10-12	16-12	12-12	330	250	430	6	4.5
MS32	6×145	14-14	20-14	18-14	420	250	450	6	6.0
MS40	6×145	16-14	22-14	18-14	500	250	450	6	6.0
